電磁流量計正確安裝方式

我公司生產的電磁流量計結構精巧、價格優惠、安裝簡易。

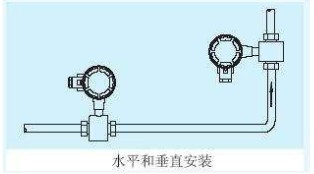

1、水平和垂直安裝   傳感器可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。

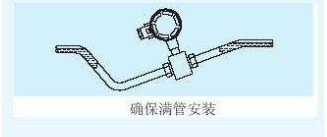

2、確保滿管安裝：確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。

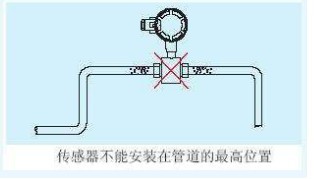

3、傳感器不能安裝在管道的最高位置，這個位置容易積聚氣泡



4、彎管、閥門和泵之間的安裝：為保證測量的穩定性，應在傳感器的前后設置直管段，其長度由下圖給出。如做不到則應采用穩流器或減小測量點的截面。



5、傳感器的進口直管段和出口直管段：比較理想的安裝地點應選擇測量點前后有足夠的直管段。進口直管段應≥5D，出口直管段≥3D(D為傳感器公稱口徑）。插入式進口直管段應≥ 20 D ， 出口直管段≥7D(D為傳感器公稱口徑）

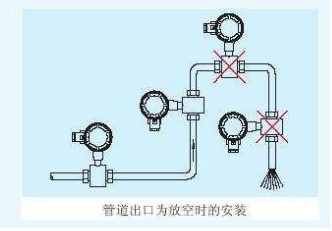

6、管道出口為放空時的安裝：當出口為放空狀態時，傳感器不應安裝在管道放空之處，應安裝在較低處。傳感器安裝在管道下方處時，應保證傳感器內被液體充滿，不能出現空管狀態。



7、傳感器不能安裝在泵的進水口：為避免負壓，傳感器不能安裝在泵的進水口，而應安裝在泵的出水口。



8、聯安裝和平行安裝：如果有幾個傳感器需要按順序串聯在同一管道上，每個傳感器之間的距離至少應為2個傳感器的長度。如果兩個以上的傳感器彼此并行安裝，傳感器的距離必須大于1m
