浮子流量計的種類
關鍵字：浮子流量計 日期：2013-2-27 8:46:05
|
浮子流量計的種類
浮子流量計種類繁多，品種齊全，應用面很廣，但大致上可歸為三大類型產品。
一、玻璃浮子流量計
浮子流量計的原理發明，最早應用開發的產品以玻璃浮子流量計為主。它主要用于化學工業、石油化工、醫藥計量、機械和儀器制造、實驗室分析和過程控制、食品工業和水處理等領域。

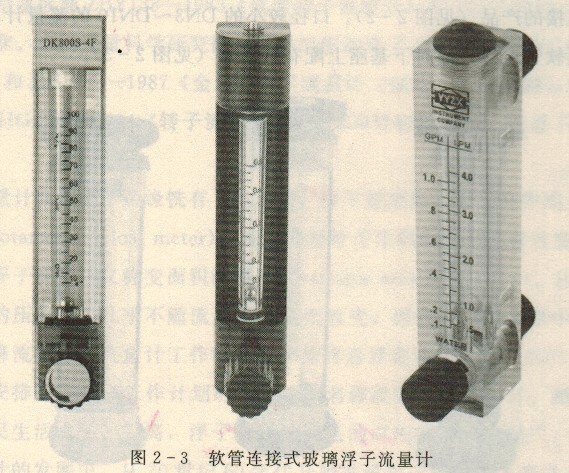

依據標準，普通型玻璃浮子流量計的型號為LZB，防腐型型號為LZBF。公稱口徑DN15～DN100之間以法蘭連接形式的流量計為最常見（見圖2 -1）。中小口徑（DN50及以下）的流量計，也有管螺紋連接的產品（見圖2-2）。口徑較小的DN3～DN10的流量計，一般采用水平向寶塔形接口，方便軟管連接，同時下基座上配有針形閥（見圖2-3）。圖2 -1法蘭連接式玻璃浮子流量計
玻璃浮子流量計工作壓力不高，通常口徑越大，工作壓力越低，口徑越小，承受壓力能力越高。最大工作壓力一般為o．6MPa，個別小規格最大工作壓力可達1．OMPa。
二、金屬管浮子流量計
金屬管浮子流量計主要有LZDH和Lz2兩大系列，用來測量高壓或高溫氣體、液體流量，以工業用途為主。公稱口徑一般為DN15～DN150，小于DN15的金屬浮子流量計較少見。目前

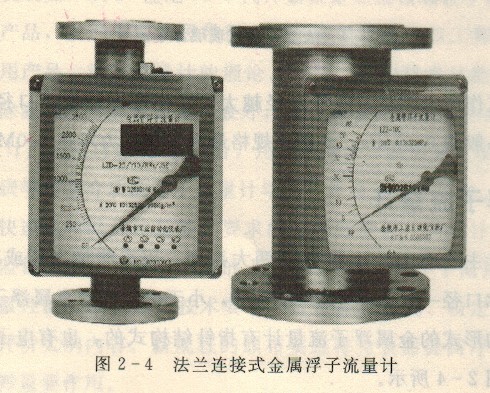

較新型的就地指示結構形式的金屬浮子流量計有指針結構式的，也有電子數顯式或數顯指針組合式的，典型結構如圖2-4所示。
|
|
|
|
|
