粘度對金屬管浮子流量計的流量示值的影響
關鍵字：金屬管浮子流量計 日期：2013-3-4 14:06:32
|
浮子形狀不屬于使用者選擇的范疇，淮安華立儀表有限公司是按儀表結構和流量范圍選擇合適形狀而設計的，但檢定員、使用者應了解所使用浮子的特點和流量示值受流體粘度影響的程度。
流量基本方程式未包含流體粘度參數，但流量系數a在環形通道雷諾數Re低于某值時不是常數而隨R而變，而R與流體粘度、浮子最大直徑和其所在位置錐管內直徑比、，環形通道中的流速，對于設計已定在運行中的儀表，影響R的因素是流體粘度。對設計已定某一口徑和流量范圍的儀表，亦即有一個粘度上限值，小于粘度上限值流量示值將不受流體粘度的影響。有些型號的浮子流量計同一口徑不同流量范圍的浮子形狀是相同的（重量不同、粘度上限值相近），有些型號則浮子形狀不同，就有不同粘度的上限值。
國外有些制造商在樣本、使用說明書或儀表選用手冊提供粘度上限值，也有附粘度修正曲線圖族。國內只有少部分制造商提供粘度上限值或粘度修正，很多都未提供這方面的數據。圖4-2表示兩種不同形狀浮子對粘度影響的關系。這里把雷諾數與流量系數相對應。帶導桿浮子2的流量計，在R=20時流量系數a與粘度無關；而自穩浮子1，在R- 2000時才使a力常數。R是與雷諾數成正比的參變量。
.jpg)

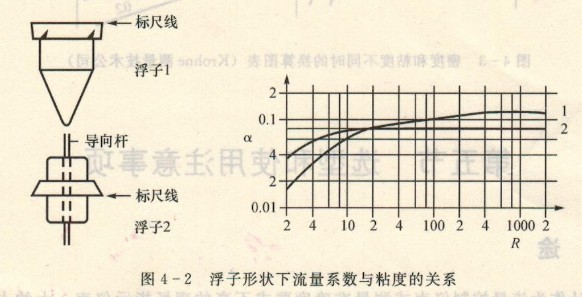

圖4 2浮子形狀下流量系數與粘度的關系
一些主要參數的關系：在測量小于或等于水粘度和密度的液體時，它的粘度變化會影響通常的流量計，特別是在流量小于0. O01Tn'／h時流量計不能自行得出測量結果。如果被測介質粘度較大，那么流量計必須采用在小測量范圍內所檢定的工作參數。圖4-3表示在已知錐管和浮子的情況下如何得出密度、粘度、顯示值和流量之間的關系。例如，對密度900和粘度2的被測介質在150顯示位置時求解對應的流量值。首先在垂直軸的900密度處作一條平行線，它的兩端分別相交于輔助線和粘度線（∞一2），然后在這兩交點處分別往下作垂直線，粘度垂直線與顯示位置曲線的交點可對應查找到相應的流量值，如高度15 0mm處流量值是11m3／h；30mm處流量值是2. 3ma／h; 15mm處流量值是1.4rr13／h（見圖4-3中的虛線）。由此可以看出，顯示值與高度不嚴格成線性關系；在小流量時，粘度增大，提高了顯示值高度。
|
|
|
|
|
