渦街流量計的特性分析
關鍵字：渦街流量計，渦街流量計的特性 日期：2012-8-31 17:57:40
|
渦街流量計歷史不太長，渦街流量計目前正處在研究與發(fā)展過程中．所以，耍十分具體、完整地討論其特性尚有困難．因此，這里僅以某一型式的渦街流量計為例，討論—下它的誤差特性、壓力損失特性和頻率特性。

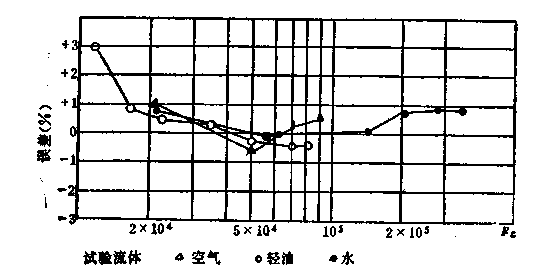

圖3－13 渦街流量計誤差特性

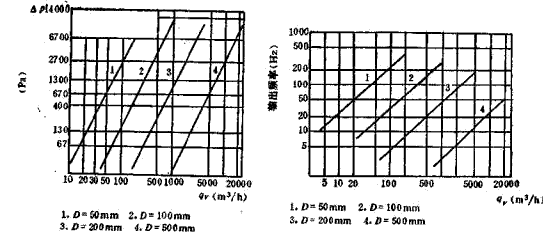

圖3－14 渦街流量計的壓力損失特性 圖3－15 渦街流量計頻率特性
渦街流量計的誤差特性可見圖3—13所示．這是對同一口徑的渦街流量計分別用空氣、水、輕油做誤差標定試驗．由于這三種流體介質的粘度不同，所以其誤差特性也是不同的．但從圖中可以看出，除了在雷諾數Re小于2×l04范圍內油的誤差會有較大的增加以外，在Re數為2×l04－3. 5×l05范圍內，不論哪一種介質，其誤差特性均在±1％以內．這說明渦街流量計的適用范圍廣泛，而且準確度受介質影響很小．
渦街流量計的壓力特性如圖3—14所示。由圖可見，流體的振動能量雖然只是流體動能的一部分，但壓力損失是不可避免的．流速越大，壓力損失也就越大．
渦街流量計的頻率特性如圖3—15所示．由式(3—29)可知，旋渦頻率與旋渦發(fā)生體直徑(寬度)成反比，與管內來流速度成正比．由此可見，一般來說流量計口徑越大，產生的渦頻就越低；口徑越小，產生的渦頻就越高．
上述特性是在前直管段為20倍D，后直管段為10倍D的條件下得到的．這也是渦街流量計一般所要求的直管段長度．
渦街流量計測量流量的上下限范圍，除了根據產生穩(wěn)定渦街的雷諾數Re范圍來判定，其下限流量值還取決于輸出線性降低而使準確度不符合要求則的最低流量值． |
|
|
|
|
