產品概述：

                      HL專業生產的HL-UZ-AF型側裝型磁性翻板液位計（圖1所示）是以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表.主體內磁浮子隨液位的升降而上下運動,同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示黑色。HL專業生產的HL-UZ-AF型側裝型磁性翻板液位計紅色和黑色色帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。HL專業生產的HL-UZ-AF型側裝型磁性翻板液位計是根據國外同類產品改進而成。該產品能廣泛應用于石油化工、化肥、電力、冶金、橡膠、食品、醫藥、船舶、軍事等行業中的各種塔、罐、槽、及球形容器上的液位指示。

主要技術指標：

1、量程范圍：300～19000 2、介質密度(g/cm3)：0.5～2 3、工作溫度(℃)：—40～350 4、壓力等級(MPa)：≤32 5、測量精度：≤±10

工作原理：

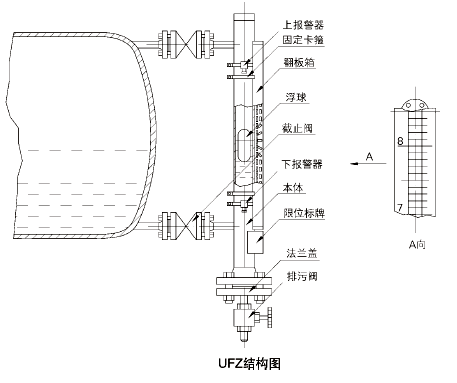

HL專業生產的HL-UZ-AF型側裝型磁性翻板液位計該產品由本體、翻板箱(由紅、白雙色磁性小翻板組成)、浮子、法蘭蓋等組成，其結構如下圖所示。工作原理：本體外的翻板箱受本體內浮子(具有定向磁性源，按不同介質和壓力針對研制)的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度。

側裝型磁性翻板液位計基本參數
測量范圍LD：200-1500mm
L1:與介質的比重及浮子的材質有關，詳見下表
介質比重 L1:(mm) 防銹鋁浮子(LF2)及LF2氟塑包裹的浮子 不銹鋼浮子(1Cr18ni9Ti) 0.45 463   0.55 286   0.65 210   0.75 166   0.85 140 340 0.95 120 260 ≥1.0 113 220
D: Φ52-Φ83; D1: Φ115-Φ200(視壓力而定)
測量精度：±10	介質溫度：≤80℃，也可制作成≤480℃
介質比重：≥0.4	介質粘度：≤0.02Pa.S
接連法蘭:
DN20 PN(MPa) 0.6-2.5 4.0-16.0 標準號 HG20593-97 HG20595-97 Dg15 Pg(Kgf/cm2) 200 320 標準號 H12-0-2 H12-0-3
注: HG20595-97我公司液位計選用FM面 當液位計安裝受環境影響,空間位置L1<300,訂貨時應明顯提出
